Tủ Trung Tâm Báo Cháy Địa Chỉ Honeywell Notifier N6000

Mô tả

Thông Số Kỹ Thuật:

Nguồn cấp đầu vào chính, MPS-350W:

220VAC, 50/60 Hz, 1.5 Amps; 110VAC, 50/60 Hz, 3.0 Amps.

Tổng nguồn xuất ra 24V: 14.6 A khi có báo động.

Nguồn cấp cho mục đích chung: 1.0A.

Dải dung lượng bộ sạc bình ắc quy: 25AH – 55AH, sử dụng tủ chứa ắc quy riêng đối với ắc quy trên 25AH.

Điện áp sạc thả nổi (Float Rate): 27.6V.

Dải nhiệt độ và độ ẩm:

Nhiệt độ: 0 đến 50 °C.

Độ ẩm: 5% đến 95% không ngưng tụ.

Bảng Mã Đặt Hàng

Thành phần hệ thống chính (Main System Components)

CPU-6000D-E/8: Khối xử lý trung tâm (CPU), hỗ trợ tối đa 8 vòng loop, hiển thị ký tự tiếng Anh trên mặt tủ.

CPU-6000D-E/16: Khối xử lý trung tâm (CPU), hỗ trợ tối đa 16 vòng loop, hiển thị ký tự tiếng Anh trên mặt tủ.

LCM-2: Mô-đun điều khiển vòng loop N-6000, hỗ trợ tối đa 2 vòng loop trên mỗi mô-đun, mỗi vòng loop hỗ trợ lên tới 198 đầu báo; hoặc 99 đầu báo và 99 mô-đun.

MPS-350W: Bộ nguồn thông minh 350W có khả năng quản lý sạc ắc quy.

MCU-16B: Mô-đun điều khiển và hiển thị phụ 16 điểm, giao tiếp RS-485.

NIC-EC: Card mạng, tích hợp 2 cổng CAN, 1 cổng ethernet, 1 cổng RS-232 và 1 cổng cấu hình tùy chọn RS-232/485.

N-6000-E-KP: Bàn phím của CPU-6000D.

Lưu ý: Các thành phần hệ thống chính là bắt buộc để lắp ráp thành một tủ điều khiển hệ thống báo cháy hoàn chỉnh.

Các tùy chọn khác

LCD-100B-E/64: Bộ hiển thị phụ LCD giao tiếp RS-485 lắp nổi/lắp âm, hỗ trợ tối đa 64 điểm. Dung lượng tối đa: 64 bộ trên mỗi tủ.

LCD-100B-E/128: Bộ hiển thị phụ LCD giao tiếp RS-485 lắp nổi/lắp âm, hỗ trợ tối đa 128 điểm. Dung lượng tối đa: 32 bộ trên mỗi tủ.

LCD-100B-E/256: Bộ hiển thị phụ LCD giao tiếp RS-485 lắp nổi/lắp âm, hỗ trợ tối đa 256 điểm. Dung lượng tối đa: 16 bộ trên mỗi tủ.

N-NCA-E: Bộ hiển thị điều khiển mạng, hiển thị ký tự tiếng Anh trên màn hình.

N-VFT: Công cụ phần mềm lập trình/nghiệm thu offline trên máy tính PC.

uPRT-380S: Máy in mini tích hợp tùy chọn.

FSS-FHS: Tổ hợp điện thoại cầm tay cho lính cứu hỏa — chỉ dành cho khu vực Đông Á.

FSS-TCC: Trung tâm điều khiển điện thoại (cần có FSS-BM-1, FSS-CHS-4L và DPDW-1 để lắp đặt) — chỉ dành cho khu vực Đông Á.

N-NCSV4: Phần mềm quản lý đồ họa và văn bản.

Đầu báo thông minh

ND-751P-E-N: Đầu báo khói quang điện thông minh.

ND-751PM-E-N: Đầu báo khói quang điện thông minh tích hợp sẵn còi báo.

ND-751T-E-N: Đầu báo nhiệt cố định thông minh.

ND-751TR-E-N: Đầu báo nhiệt gia tăng kết hợp cố định thông minh.

FSV-951R-IV: Đầu báo khói độ nhạy cao thông minh (cần đặt hàng cùng đế đầu báo B501).

B601-E-N: Đế đầu báo thông minh thông dụng loại 2 đầu dây.

B901-N: Đế đầu báo thông minh thông dụng loại 3 đầu dây (để đấu dây ra đèn LED chỉ thị từ xa).

Thiết bị thông minh

MMX-7-E-N: Mô-đun giám sát thông minh.

MMX-7P-E-N: Mô-đun giám sát giao tiếp thông minh.

CMX-7-E: Mô-đun rơ-le / Giám sát thông minh.

JSKM-CMM-9G: Mô-đun điều khiển / Giám sát thông minh.

CMX-7C-E-N: Mô-đun ngõ ra thông minh (Mô-đun điều khiển).

ISO-7-E-N: Mô-đun cách ly thông minh.

M700K-E: Nút ấn báo cháy bằng tay thông minh.

P700A-E: Còi đèn chớp địa chỉ.

Thành phần vỏ tủ

FSS-SBB-B4: Hộp đế tủ (đế âm/nổi), chứa được 2 khung máy, màu đen.

FSS-DR-B4: Cánh cửa tủ, bao gồm khóa & chìa khóa, vừa với hộp tủ 2 khung máy, màu đen.

FSS-SBB-C4: Hộp đế tủ, chứa được 3 khung máy, màu đen.

FSS-DR-C4: Cánh cửa tủ, bao gồm khóa & chìa khóa, vừa với hộp tủ 3 khung máy, màu đen.

FSS-SBB-D4: Hộp đế tủ, chứa được 4 khung máy, màu đen.

FSS-DR-D4: Cánh cửa tủ, bao gồm khóa & chìa khóa, vừa với hộp tủ 4 khung máy, màu đen.

FSS-BP-4: Tấm che bảo vệ ắc quy, màu đen.

FSS-BMP-1: Tấm che trống không có mặt bảo vệ, lắp đặt cùng với ADP-4 hoặc DP-DISP-B.

FSS-BM-1: Tấm che trống không có mặt bảo vệ, dùng để lắp đặt TCC (Trung tâm điều khiển điện thoại).

FSS-CHS-4L: Khung máy, cấu hình thấp, dùng để gắn các mô-đun LCM, hệ thống điện thoại hoặc các mô-đun tùy chọn khác.

FSS-DP-1: Tấm che phẳng, dạng đặc, dùng để che hàng trống không sử dụng trong tủ.

FSS-ADP-4: Tấm mặt che, sử dụng cho tối đa bốn mô-đun lắp trong tủ dòng CAB-X4.

FSS-DP-DISP: Tấm mặt che để gắn CPU hoặc các mô-đun khác, thường được lắp ở vị trí trên cùng trong tủ dòng CAB-X4.

FSS-DPDW-1: Tấm mặt che cho hệ thống âm thanh và điện thoại, loại giếng kép (double well).

Bộ cài đặt địa chỉ

CP900: Thiết bị cài đặt địa chỉ đầu báo, sử dụng cho đế đầu báo B601-E.

CP900MN: Thiết bị cài đặt địa chỉ đầu báo, sử dụng cho đế đầu báo B601-E-N.

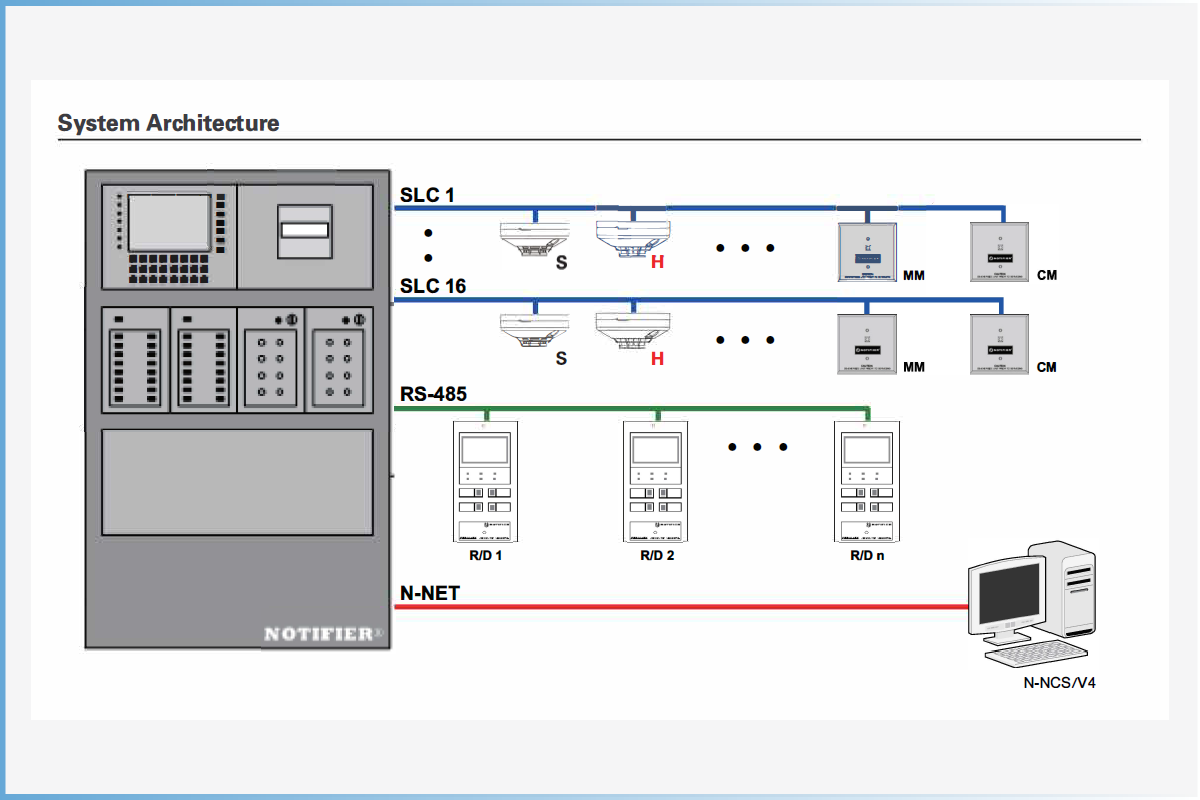

Dung lượng hệ thống

Mạch dòng tín hiệu thông minh (SLC): từ 2 và có thể mở rộng lên đến 16.

Số lượng thiết bị thông minh trên mỗi vòng loop: 198 thiết bị/loop.

Các vùng phần mềm lập trình được (Zone): 1.000 vùng trên mỗi tủ.

Bộ hiển thị phụ LCD RS-485: lên đến 64 bộ trên mỗi tủ.

Máy in tích hợp: 1 máy trên mỗi tủ.

Chiều dài đường truyền vòng loop: Tối đa 1.5 km với cáp đôi xoắn không bọc sàng kích thước 1.5 mm².

Các tùy chọn lập trình tại công trường

Tính năng Tự động lập trình (Autoprogram) là một tính năng tiết kiệm thời gian vượt trội của N-6000. Đây là một quy trình phần mềm đặc biệt cho phép N-6000 “học” xem những thiết bị nào đang được kết nối vật lý vào hệ thống và tự động tải chúng vào chương trình với các giá trị mặc định cho tất cả các thông số. Quy trình này mất chưa đầy một phút để chạy, cho phép người dùng có được sự bảo vệ phòng cháy gần như ngay lập tức trong một hệ thống lắp đặt mới, ngay cả khi mới chỉ có một phần các đầu báo được lắp đặt.

Chỉnh sửa lập trình bằng bàn phím (Keypad Program Edit). Giống như tất cả các tủ điều khiển thông minh khác của NOTIFIER, N-6000 sở hữu tính năng độc quyền là khả năng tạo và chỉnh sửa chương trình trực tiếp từ bàn phím mặt trước của tủ trong khi hệ thống vẫn tiếp tục duy trì chức năng bảo vệ phòng cháy.

Công cụ N-VFT (N-VFT Tools) là một tiện ích kiểm tra và lập trình offline có thể giảm đáng kể thời gian lập trình lắp đặt, đồng thời tăng độ tin cậy cho phần mềm đặc thù của công trường. Phần mềm này chạy trên nền tảng Windows® và cung cấp các khả năng tiên tiến về mặt công nghệ để hỗ trợ kỹ thuật viên lắp đặt.

Kỹ thuật viên lắp đặt có thể tạo toàn bộ chương trình cho N-6000 một cách thoải mái tại văn phòng, tiến hành chạy thử, lưu trữ tệp sao lưu, sau đó mang đến công trường và tải (download) từ máy tính xách tay vào tủ điều khiển.

Bộ cài đặt địa chỉ

Tất cả các thiết bị ngoại vi thông minh của N-6000 đều được cài đặt địa chỉ bằng phần mềm, chúng yêu cầu một bộ cài đặt địa chỉ để ghi các địa chỉ tương ứng. CP900 và CP900MN là các thiết bị lập trình cầm tay được trang bị bàn phím số và màn hình LCD. Chúng được tích hợp sẵn CPU bên trong.

CP900 có thể đọc hoặc ghi địa chỉ cho các thiết bị Dòng 951 G (951 G Series) và các mô-đun Dòng 751 (751 Series), Nút ấn báo cháy bằng tay và Còi đèn chớp; trong khi đó CP900MN có thể đọc hoặc ghi địa chỉ cho các thiết bị Dòng 751 mới, Dòng 951 G cũng như các mô-đun Dòng 751 cũ, Nút ấn báo cháy bằng tay và Còi đèn chớp. Điện áp hoạt động của CP900 hoặc CP900MN là 18 VDC, được cấp bởi hai viên pin 9V.

Người dùng trước tiên có thể nhập địa chỉ bằng bàn phím số và địa chỉ đó sẽ hiển thị trên màn hình LCD. Địa chỉ sẽ tự động được ghi vào thiết bị ngoại vi sau khi xác nhận thông qua bus truyền thông. Bên cạnh đó, người dùng cũng có thể đọc ngược lại địa chỉ của các thiết bị ngoại vi đã được ghi trước đó từ bộ cài đặt địa chỉ này.
