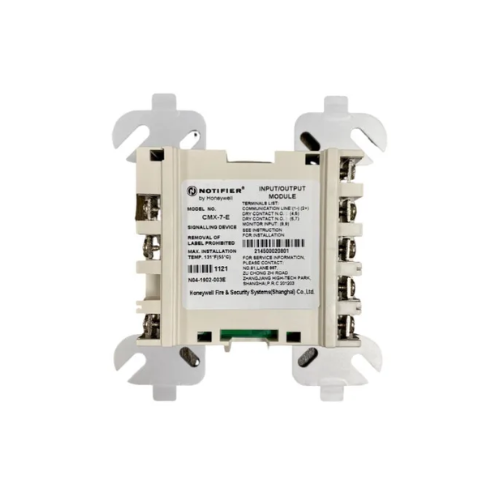

Mô-đun Điều Khiển Thông Minh Notifier CMX-7-E

Mô tả

Thông Số Kỹ Thuật:

Mã sản phẩm: CMX-7-E

Điện áp vận hành: 15 ~ 32VDC

Nhiệt độ vận hành: -10 ~ 50 ºC

Độ ẩm tương đối: 10% ~ 95%RH, không ngưng tụ.

Dòng điện tiếp điểm Relay (Tải trở):
2A @ 30VDC
1A @ 125VAC

Kích thước: 120mm (Cao) × 105mm (Rộng)

Ứng dụng

Trong điều kiện bình thường, mô-đun giám sát CMX-7-E chiếm hai địa chỉ liên tiếp: N là địa chỉ đầu ra điều khiển (CBE) và N+1 là địa chỉ đầu vào giám sát. Thiết bị cài đặt địa chỉ (encoder) sẽ thiết lập địa chỉ mô-đun là N, và địa chỉ N+1 sẽ được gán tự động.

Nếu không yêu cầu đầu vào giám sát, hãy nối tắt chân T8 và T9 trước và chỉ khi đang cài đặt địa chỉ. Khi đó, địa chỉ đầu ra của mô-đun sẽ là N và thiết bị cài đặt địa chỉ sẽ không gán địa chỉ đầu vào cho nó.

Đấu nối dây

T1 ( – ), T2 ( + ): Bus giao tiếp Loop.
T4, T5: Đầu ra tiếp điểm điều khiển CBE (Thường hở – NO).
T3: Không sử dụng (N/A).
T6, T7: Đầu ra tiếp điểm điều khiển CBE (Thường đóng – NC).
T8, T9: Đầu vào giám sát thiết bị không điện (tiếp điểm khô).

Lắp đặt

Mô-đun giám sát CMX-7-E có thể được lắp đặt trực tiếp vào hộp đấu nối (junction box) kích thước từ 50 đến 100 mm như được hiển thị trong sơ đồ lắp đặt.
