Mô-đun Bộ Truyền Tín Hiệu Và Rơ-le Notifier Inspire TM-8
Mô-đun Bộ Truyền Tín Hiệu Và Rơ-le Notifier Inspire TM-8

Mô-đun Bộ Truyền Tín Hiệu Và Rơ-le Notifier Inspire TM-8

Liên hệ

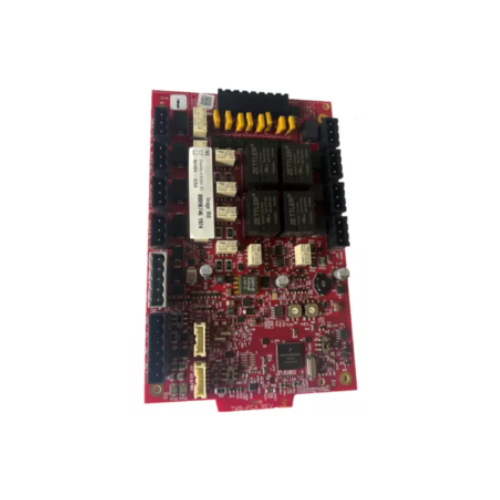

TM-8 cung cấp Dịch vụ Trạm từ xa với ba đầu ra đảo cực (báo động, lỗi và giám sát) hoặc một đầu ra Kích hoạt Hộp báo cháy Thành phốtrên một bo mạch PC duy nhất. TM-8 được thiết kế để đáp ứng các yêu cầu của tiêu chuẩn NFPA 72 đối với Hệ thống Tín hiệu Bảo vệ Phụ trợ và Hệ thống Tín hiệu Bảo vệ Trạm từ xa.



Tính năng và lợi ích nổi bật của sản phẩm:

Đa năng & Linh hoạt cấu hình: Tích hợp tùy chọn 3 đầu ra đảo cực (Báo động, Lỗi, Giám sát) hoặc 1 đầu ra kích hoạt Hộp báo cháy thành phố; tích hợp thêm 8 rơ-le có thể lập trình độc lập (bao gồm cả rơ-le chịu tải cao đến 12A).

Giám sát kết nối thông minh: Sử dụng chuẩn truyền thông bus AIO (nội bộ hoặc ngoại vi), tự động phát hiện mất nguồn hoặc lỗi liên lạc mà không cần trang bị thêm rơ-le giám sát nguồn phụ.

Cảnh báo & Chẩn đoán trực quan: Tích hợp hệ thống đèn LED thông minh hiển thị rõ ràng trạng thái Nguồn, Lỗi và quá trình Truyền/Nhận dữ liệu.

Lắp đặt & Quản lý dễ dàng: Thiết kế nhỏ gọn, dễ dàng gắn trên khung sườn chuỗi tủ Notifier (CAB 4, CAB 5); cho phép tùy chỉnh nhãn hiển thị 80 ký tự và cấu hình linh hoạt qua công cụ VeriFire® Tools (VFT).

Danh mục: , , ,

Mô tả

Thông Số Kỹ Thuật:

Mã sản phẩm: TM-8



Vật Lý

Kích thước xấp xỉ: rộng 4.375″ (11.11cm) x cao 7″ (17.78cm).

Phạm vi nhiệt độ và độ ẩm: Hệ thống này đáp ứng các yêu cầu của NFPA về hoạt động ở mức 0°C đến 49°C (32°F đến 120°F); và ở độ ẩm tương đối (không ngưng tụ) là 85% tại 30°C (86°F) theo NFPA, và 93% ± 2% tại 32°C ± 2°C (89.6°F ± 1.1°F) theo ULC. Tuy nhiên, tuổi thọ hữu ích của pin dự phòng và các linh kiện điện tử của hệ thống có thể bị ảnh hưởng bất lợi bởi các phạm vi nhiệt độ và độ ẩm khắc nghiệt. Do đó, khuyến nghị nên lắp đặt hệ thống này và tất cả các thiết bị ngoại vi trong môi trường có nhiệt độ phòng danh định từ 15°C đến 27°C (60°F to 80°F).



Điện Áp

Nguồn điện phải là nguồn DC 24 VDC đã qua lọc, không thể thiết lập lại (non-resettable), thuộc danh mục tiêu chuẩn dùng cho tín hiệu bảo vệ phòng cháy. Các nguồn cấp bao gồm nguồn tủ FACP, nguồn phụ trợ và nguồn tích hợp sẵn trên bo mạch của FACP.

Dòng điện dự phòng (Standby Current): 78mA @ 24VDC

Rơ-le: Tám (8) rơ-le có thể lập trình

– Rơ-le dòng thấp 1-4 (TB3-TB6)
Dòng chuyển mạch tối đa (tải trở): 2A @ 30 VDC

– Rơ-le dòng cao 5-8 (TB7-TB10)
Dòng chuyển mạch tối đa (tải trở):
• 10A @ 28V DC
• 12A @ 125 VAC
• 6A @ 250 VAC
• 5A @ 277 VAC
Dòng chuyển mạch tối đa (Tải cảm, Hệ số công suất 0.35):
• 2A @ 28V DC
• 4A @ 125 VAC
• 2A @ 250 VAC

Trạm từ xa: Ba (3) đầu ra đảo cực cách ly
– Dòng điện tối đa trên mỗi đầu ra: 15mA
– Điện áp: 24 VDC danh định

Kích hoạt Hộp báo cháy Thành phố (Năng lượng cục bộ):
– Dòng giám sát: 250 μA
– Dòng kích hoạt (Trip current): 0.35 A
